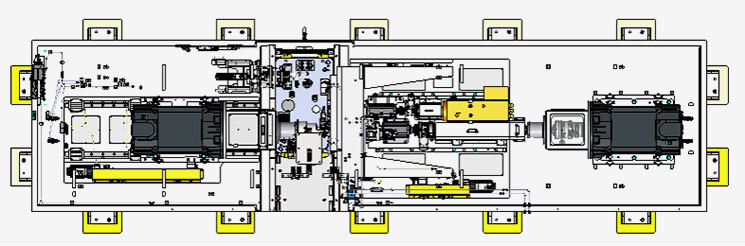

变速箱下线测试台用于变速箱下线加载测试，集成NVH测试系统，模拟变速箱在一定载荷、不同速度及不同档位下的工况，以测试变速箱性能并实现早期故障诊断。可用于新能源动力总成及混合动力总成变速箱的下线测试。
SYSTEM FEATURES
高精度伺服定位系统，重复定位精度：≤0.02 mm
能量回馈控制方案，保证系统电能再生循环利用
优异的隔振和降噪设计，测试台运行噪声：≤75 dB(A)
可扩展，柔性高，支持快速换型，兼容多款机型测试
测试上位机及NVH系统，分别用于查询测试数据和NVH评价
自动装夹，机构中心距可调整，以适应不同型号被测件的中心距要求
NI实时控制模块以及高精度电机驱动控制器，保证电机的控制精度及数据高速实时采集
整体焊接或铸造底座，轴系零件动平衡质量等级达到G2.5级，所有底座与传动轴均经过FEA强度校核和谐振分析
PRODUCT CATEGORIES
CAN通讯测试
静态和动态驻车测试
静动态换档测试
油泵能力测试
离合器泄漏测试
T/C液力变矩器测试（含失速测试）
离合器半结合点测试
离合器PT测试（PT = Pressure and Torque，压力与扭矩）
各档位NVH测试
ATF油循环加注系统
自动换档系统
换档力分析系统
油压测量系统
CAN通讯系统
IO测试
M+/M-/M模式检测
PRND自学习
电磁阀电流控制
拨叉自学习
PRND换档力测试
离合器PI自学习（PI = Pressure and Current，压力与电流）
离合器半结合点自学习
空档拖曳扭矩测试
在档拖曳扭矩测试
换档性能测试
离合器PT测试（PT = Pressure and Torque，压力与扭矩）
驻车测试（动态）
驻车测试（静态）
NVH测试（含速比测试）
ATF油循环加注系统
自动换档系统
换档力分析系统
独立冷却水循环系统
CAN通讯系统
空档PL/PR/PS低压区压力检测
变速箱怠速能力检测
变速箱PL压力检测
变速箱PS压力检测
变速箱PR压力检测
变速箱速比范围检测及D档空载损耗测试
变速箱CL／BR压力检测及N档空载损耗测试
R档空载损耗测试
TCR压力测试
P档驻车测试
离合器充油时间检测
NVH测试
N档PS及PL油压检测
启停功能开启时压力检测
自动换档系统
换档力分析系统
独立冷却水循环系统
CAN通讯系统
差速测试
倒车灯功能测试
速度传感器检测
启动停止传感器检测
速比测试
选档和换档力、位移测试
选档和换档振动测试
各档位NVH测试
自动和手动换档系统
换档力、位移分析系统
换档振动分析系统
独立冷却水循环系统
DHT发电工况测试
DHT串联模式测试
DHT并联模式测试
发电机和驱动电机旋变初始角度自学习
润滑泵及执行油泵性能测试
差速测试
控制器软件刷写（CAN）
电机性能测试
各档位NVH测试
高精度双向直流电源
高精度旋变解码系统及上位机测试软件
高速CAN/CAN-FD卡
中心距调整机构，兼容多款机型测试，支持快速切换

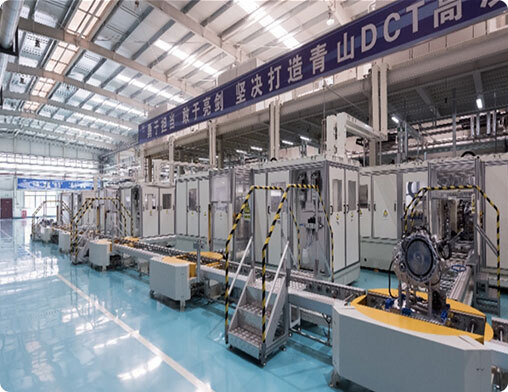

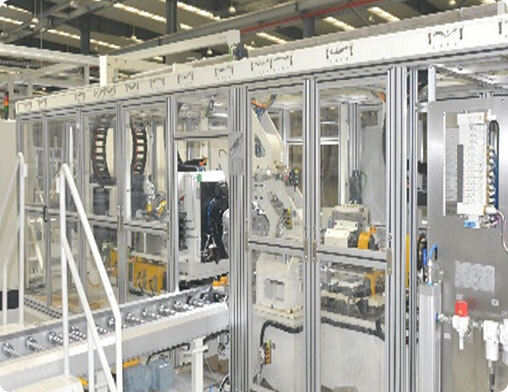

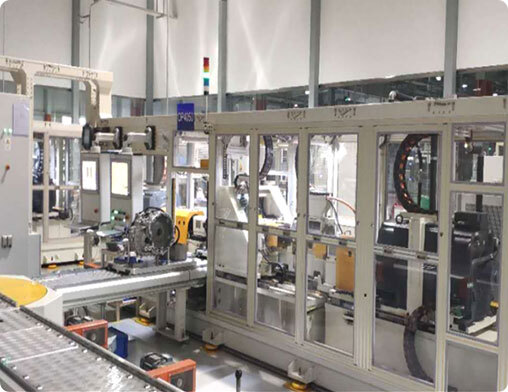

REFERENCE PROJECTS
